一、定義與分類：滾動與滑動的分野

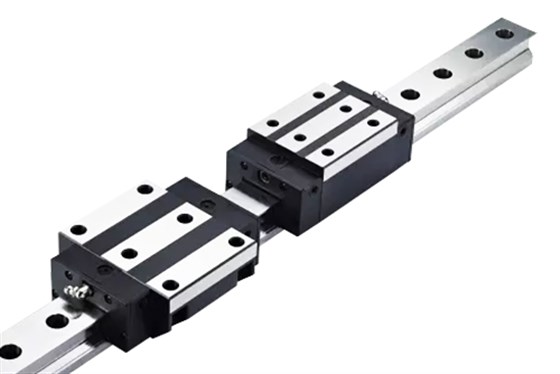

直線導軌是滾動導軌的典型代表，通過滾珠或滾柱在導軌與滑塊間的循環滾動實現運動。其核心結構包括導軌、滑塊、滾珠保持器及端蓋，滾珠列以45°接觸角分散受力，使滑塊在徑向、反徑向和側向均具備相同額定載荷。根據負載能力，直線導軌可分為微型（2列滾珠，動載荷＜10kN）、中重型（4列滾珠，動載荷達80kN）及加寬型（通過降低高寬比提升靜態力矩承載能力）。
線性導軌是廣義術語，涵蓋所有實現線性運動的導向機構。除滾動導軌外，還包括滑動導軌（如金屬-金屬摩擦的燕尾槽導軌）、靜壓導軌（通過液壓/氣浮形成油膜隔離接觸面）等。滑動導軌結構簡單、成本低，但摩擦系數高；靜壓導軌雖精度可達納米級，卻需復雜液壓系統支持，多用于大型龍門銑床或天文望遠鏡。
二、性能對比：精度、速度與壽命的博弈
精度差異
直線導軌因滾動接觸特性，定位精度可達微米級，重復定位精度±0.001mm，適用于半導體制造、精密測量等場景。而滑動導軌的摩擦磨損導致精度隨時間衰減，需定期刮研維護；靜壓導軌雖精度極高，但對環境潔凈度要求嚴苛，微小顆粒即可能破壞油膜。
速度與壽命
直線導軌的滾動摩擦系數僅0.001-0.003，是滑動導軌的1/50，可實現高速運動（線速度＞2m/s）且壽命長達20,000km以上。滑動導軌因干摩擦產生熱量，易導致熱變形，壽命通常不足5,000km；靜壓導軌雖無直接接觸磨損，但液壓系統故障率較高，維護成本昂貴。
負載能力
滑動導軌通過增大接觸面積提升承重能力，鑄鐵導軌可承載數十噸級負載，常用于重型沖壓機、鍛造設備。直線導軌則依賴預壓設計與滑塊數量增強剛性，中重型導軌通過4列滾珠布局，可穩定承載8噸負載，適用于自動化生產線重載搬運。
三、應用場景：從精密制造到重載工業
直線導軌：數控機床刀架、機器人關節、3C電子裝配線等高精度場景。例如，某手機中框加工中心采用加寬型直線導軌，通過降低重心偏移提升動態穩定性，使加工精度提升至±0.002mm。
滑動導軌：傳統車床、沖壓機等重載低速設備。某汽車覆蓋件沖壓線使用鑄鐵滑動導軌，以低成本實現20噸級負載承載，單臺設備年節省維護成本超50萬元。
靜壓導軌：大型精密加工中心、光學儀器。某天文望遠鏡采用靜壓導軌，通過液壓系統形成0.1μm油膜，消除摩擦干擾，使跟蹤精度達到0.01角秒。
四、選型邏輯：需求導向的技術決策
選擇導軌時需綜合考量負載類型、運動速度、精度要求及環境條件。例如，半導體設備需優先選擇直線導軌，以微米級精度保障晶圓加工良率；重型沖壓機則更適合滑動導軌，以低成本實現噸級負載承載；而大型龍門銑床若追求納米級精度，靜壓導軌雖成本高昂，卻是唯一可行方案。
從滾動到滑動，從微米到納米，直線導軌與線性導軌的分化，本質是工業技術對多樣化需求的精準回應。在智能制造浪潮下，這兩類導軌將繼續以“分工協作”的姿態，支撐起從精密電子到重型裝備的制造版圖。
