光學輪廓儀作為精密表面形貌測量的重要工具，在太陽能電池、半導體制造、精密機械、生物醫學等多個領域發揮著關鍵作用。其核心在于利用光學干涉原理，以非接觸方式實現對樣品表面亞納米級的高精度三維輪廓測量。然而，任何微小的振動干擾都可能導致測量結果失真，影響數據的準確性和可靠性。因此，配備高性能減震器是光學輪廓儀確保測量精度的關鍵環節。本文將深入探討光學輪廓儀減震器的原理、類型、選擇、安裝與調試，以及在實際應用中的精細化管理，旨在為用戶提供一套完整的減震解決方案，確保微納米級表面測量的精準與穩定。

一、減震器原理與類型

1. 減震器原理

減震器的作用在于吸收、耗散或轉移外部振動能量，使光學輪廓儀在工作時保持穩定。其基本原理基于物理學中的能量守恒定律和阻尼效應。當外來振動傳至減震器時，減震器內部的彈性元件（如彈簧、氣囊、液壓缸）會儲存部分能量，同時，阻尼元件（如粘性流體、摩擦材料、壓電陶瓷）則通過內部摩擦、流體阻力或電致伸縮等方式將能量轉化為熱能，從而減弱振動的幅度和持續時間。

2. 減震器類型

光學輪廓儀常用的減震器主要有以下幾種類型：

被動減震器：

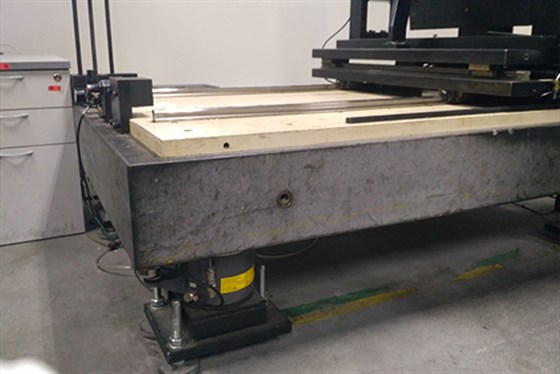

空氣彈簧減震器：利用氣體可壓縮性提供緩沖，通過調節氣壓調整減震性能，適用于輕載及中載設備。

液壓減震器：通過液體流動產生的阻尼力消耗振動能量，適用于重載設備，具有良好的低頻減震效果。

磁懸浮減震器：利用磁場力實現無接觸支撐，對高頻振動有優異的隔振性能。

主動減震器：

壓電陶瓷減震器：利用壓電效應，根據振動監測數據實時調整自身形變，主動抵消振動，尤其適用于高頻振動控制。

伺服電動減震器：內置伺服電機驅動，可根據反饋信號精確調整運動以抵消振動，適用于全頻段振動控制。

二、減震器的選擇與安裝

1. 減震器選擇

選擇減震器時需考慮以下因素：

設備重量與重心分布：確保減震器承載能力與設備重量匹配，且能均衡支撐設備重心，防止側傾。

振動頻率特性：分析設備工作環境的振動頻譜，選擇對相應頻率響應最優的減震器。

環境條件：考慮溫度、濕度、電磁兼容性等因素對減震器性能的影響。

穩定性要求：依據光學輪廓儀的精度需求，選擇能夠提供足夠穩定性的減震器。

2. 減震器安裝

安裝減震器時應遵循以下步驟：

基礎處理：確保安裝面平整、堅固，必要時進行隔振處理。

定位與固定：按設計要求準確安裝減震器，保證設備與減震器接觸面緊密貼合，避免附加振動。

水平調整：使用精密水平儀細致調整設備水平，確保在三個互相垂直方向上的水平度滿足設備要求。

預加載與調整：按照制造商說明，對被動減震器進行適當的預加載，確保其處于最佳工作狀態。

三、減震器調試與維護

1. 減震器調試

對于主動減震器，調試主要包括：

參數設定：根據設備特性和環境振動情況，通過專用軟件設置控制參數（如增益、響應帶寬、濾波器等）。

閉環測試：開啟主動減震功能，利用振動傳感器監測設備振動，根據實測數據微調控制參數，直至達到理想的減震效果。

對于被動減震器，可能需要定期檢查預加載狀態和阻尼特性，確保其性能穩定。

2. 減震器維護

定期進行減震器維護，包括：

外觀檢查：查看減震器是否有明顯損傷、泄漏或變形。

性能測試：使用振動測試設備檢測減震器在工作狀態下的振動抑制效果，與初始數據對比，判斷是否需要維修或更換。

清潔與潤滑：根據減震器類型，進行必要的清潔與潤滑，保持其良好工作狀態。

四、實際應用中的精細化管理

在實際使用光學輪廓儀時，減震器的有效管理還包括以下幾個方面：

1. 環境控制：

振動源隔離：識別并盡量遠離實驗室內的振動源，如大型機械設備、空調、電梯等。

防振設施建設：必要時搭建防振臺、防振槽或采用浮動地板等設施，進一步隔絕地面振動。

2. 實時監控：

振動監測系統：配置連續運行的振動監測系統，及時發現異常振動，便于及時調整減震策略。

數據分析：定期分析振動數據，評估減震效果，為設備升級或減震器選型提供依據。

3. 操作規程：

規范操作：制定嚴格的設備操作規程，避免因人為操作不當引發額外振動。

定期校準：定期對光學輪廓儀進行全面校準，包括減震系統，確保整個測量系統的精度。

結語

光學輪廓儀減震器的正確選用、精心安裝、精準調試與日常維護，是確保微納米級表面測量精準與穩定不可或缺的一環。通過深入理解減震器原理，合理選擇與安裝減震器，細致調試與維護，以及實施全面的環境控制與精細化管理策略，用戶可以最大限度地消除振動對測量的影響，確保光學輪廓儀在苛刻的科研與工業環境中發揮出其應有的高精度測量能力，為科技進步與產品質量提升提供堅實的保障。
