簡介

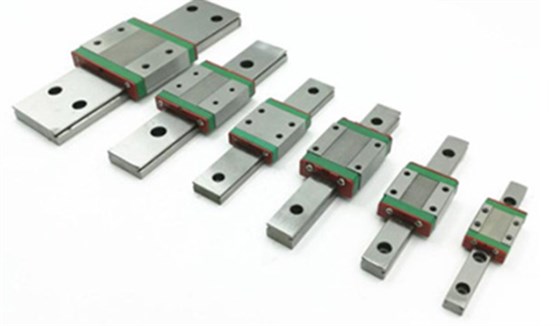

直線導軌的滾動導軌副具有傳動效率高，承載能力和動靜剛度均較高的特點，故廣泛應用于各行各業。導軌和滑塊的圓弧滾道均經過淬火和精磨；鋼球從導軌和滑塊的承載滾道通過后，進入反向器的卸載滾道，從而實現鋼球的無限循環運動和滑塊的往復直線運動。

滑塊快速移動時，鋼球從承載滾道進入方向器，然后再進入滑塊的反向孔中。鋼球在反向器中的運動，沿著180度的半圓弧運動，不停地改變運動方向，直到最后完全實現反向運動；反向孔的壁不停地施加阻力于鋼球上，促使其改變運動方向。不管速度快慢，鋼球一直對反向器有沖擊。如果速度很快，那對方向器的沖擊就會太大，不但反向器的損耗加快，而且會產生很大的噪音。
