在半導體制造業中，光刻機作為精密加工的核心設備，其對工作環境的穩定性有著極高的要求。哪怕是最微小的振動都可能導致光刻圖案的偏差，影響芯片的性能與良率。為此，主動隔振技術被廣泛應用于高端光刻機中，以有效隔離外界振動干擾。本文將深入探討光刻機主動隔振系統中振動數據的采集、分析與處理技術，揭示其在提升光刻精度和穩定生產中的關鍵作用。

一、主動隔振系統概述

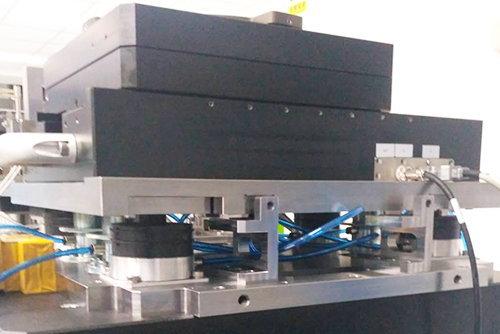

主動隔振系統是通過傳感器監測振動信號，經由控制系統計算處理后，驅動執行機構產生相反的力或位移，以主動抵消或減少外界振動對光刻機的影響。這一系統主要包括振動傳感器、數據采集單元、控制算法處理模塊和執行機構四大部分。

二、振動數據采集

傳感器選擇：高靈敏度的加速度計和位移傳感器是振動數據采集的關鍵。這些傳感器需具有寬頻帶、高信噪比和快速響應特性，以確保能夠準確捕捉到從低頻到高頻的各類振動信號。

數據采樣策略：采樣頻率需高于系統中最高振動頻率的兩倍以上，遵循奈奎斯特采樣定理，確保信號不失真。同時，合理的抗混疊濾波策略也是必不可少的，以去除高頻噪聲，保證數據質量。

三、數據預處理

信號去噪：采用數字濾波技術，如低通濾波、小波變換或自適應濾波等，去除采集數據中的環境噪聲和設備自身噪聲，提取純凈的振動信號。

特征提?。和ㄟ^對振動信號進行時域分析（如均值、峰值、RMS值計算）、頻域分析（傅里葉變換、功率譜密度估計）等，提取振動特征參數，為后續分析和控制策略制定提供依據。

四、振動數據分析

模式識別：利用機器學習和信號處理技術，對歷史振動數據進行分析，識別不同類型的振動模式（如地面振動、設備自激振動等），建立振動數據庫，為預測和分類提供支持。

健康監測：通過分析振動信號的變化趨勢，評估光刻機及其支撐系統的健康狀態，及時發現潛在的故障跡象，實現預防性維護。

五、控制算法與執行

控制算法：基于振動特征參數，采用PID控制、自適應控制、模型預測控制等算法，生成反向控制信號。現代光刻機中，更復雜的算法如模糊邏輯控制、神經網絡控制也被應用于提升控制精度和適應性。

執行機構響應：驅動執行機構（如電磁作動器、壓電陶瓷等）根據控制信號產生相應的動作，實時抵消或減少振動。執行機構的快速響應性和精確控制是實現有效隔振的關鍵。

六、閉環反饋與優化

閉環控制：通過持續監控振動數據，與目標振動水平進行比較，調整控制策略，形成閉環反饋系統，不斷優化隔振效果。

系統性能評估：定期對主動隔振系統的性能進行評估，包括隔振效率、穩定性、響應速度等指標，根據評估結果調整參數或升級算法，以適應生產環境的變化。

七、結論

光刻機主動隔振系統的振動數據處理技術是確保半導體制造精度的重要保障。通過精細的數據采集、高效的數據預處理、深入的數據分析，結合先進的控制算法與執行機構，實現了對光刻機工作環境振動的精準控制。隨著技術的不斷進步，如更智能的算法應用、更高效的傳感器技術發展，主動隔振系統將在提升光刻機性能、保障芯片制造質量方面發揮越來越重要的作用。
