直線導軌的精度標準-上海慧騰
大家在購買直線導軌的時候，往往會忽略導軌的精度標準！那么今天就讓小編來帶大家了解一下直線導軌的精度標準。直線導軌的精度可分為行走平行度、高度及寬度的尺寸容許誤差。導軌單軸使用或在同平面使用復數軸時，規范各個滑塊組合高度及寬度的成對相互差。各型號的精度分為普通級、高級、精密級、超精密級五個等級。
一、行走平行度
是指直線導軌以螺栓固定在基準面上，使滑塊在導軌全長上運行時，滑塊與導軌基準面之間的平行度誤差。
二、高度的成對相互差
是指組合在同平面上的各個滑塊的高度尺寸的最大值與最小值之差。
三、寬度的成對相互差
指裝在單支直線導軌上的每個滑塊與導軌基準面之間的寬度尺寸的最大值與最小值之差。
四、精度等級的選用

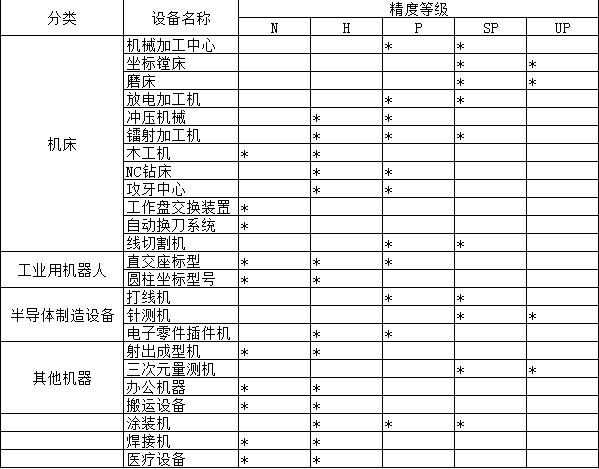

各種設備使用的線性導軌精度選用基準，請參照下表。
看了以上內容，大家是不是對直線導軌的精度標準了解的更深一層次了呢？如果需要購買直線導軌的，請聯系我們上海慧騰，承諾假一賠十，我們將竭誠為您服務！15821576595洪經理。
