直線導軌無定位螺栓的安裝方法！

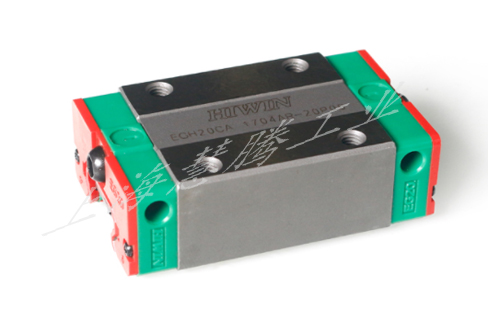

一、基準側直線導軌的安裝
將裝配螺栓鎖定，但不完全鎖緊，利用虎鉗將導軌基準面逼緊床臺側向安裝面，再使用扭力扳手，按規定的扭力值依序鎖緊導軌裝配螺栓。
二、從動側直線導軌的安裝
直線塊規法：將直線塊規置于兩支導軌之間，使用千分量表將其調整至與基準側導軌側向基準面平行，然后再以直線規為基準，利用千分量表調整從動側導軌的直線度，并自軸端依序鎖緊導軌裝配螺栓。
移動工作臺法：將基準側的兩個滑塊固定鎖緊在工作臺上使從動側的導軌與一個滑塊分別鎖定于床臺與工作臺上，但不完全鎖緊。將千分量表固定于工作臺上，并使其測頭接觸從動測滑塊面，自軸端移動工作臺校準從動測導軌平行度，并同時依序鎖緊裝配螺栓。
仿效基準側直線導軌法：將基準側的兩個滑塊與從動側的一個滑塊固定鎖緊在工作臺上，而從動側的導軌與另一個滑動則分別鎖定于床臺與工作臺上，但不完全鎖緊。自軸端移動工作臺，依據滾動阻力的變化調整從動側導軌的平行度，并同時依序鎖緊裝配螺栓。
專用工具安裝法：使用專用工具，以基準側直線導軌的側向基準面為基準，自軸端依安裝間隔調整從動側導軌側向基準面的平行度，并同時依序鎖緊裝配螺栓。
將裝配螺栓鎖定，但不完全鎖緊，利用虎鉗將導軌基準面逼緊床臺側向安裝面，再使用扭力扳手，按規定的扭力值依序鎖緊導軌裝配螺栓。
二、從動側直線導軌的安裝
直線塊規法：將直線塊規置于兩支導軌之間，使用千分量表將其調整至與基準側導軌側向基準面平行，然后再以直線規為基準，利用千分量表調整從動側導軌的直線度，并自軸端依序鎖緊導軌裝配螺栓。
移動工作臺法：將基準側的兩個滑塊固定鎖緊在工作臺上使從動側的導軌與一個滑塊分別鎖定于床臺與工作臺上，但不完全鎖緊。將千分量表固定于工作臺上，并使其測頭接觸從動測滑塊面，自軸端移動工作臺校準從動測導軌平行度，并同時依序鎖緊裝配螺栓。
仿效基準側直線導軌法：將基準側的兩個滑塊與從動側的一個滑塊固定鎖緊在工作臺上，而從動側的導軌與另一個滑動則分別鎖定于床臺與工作臺上，但不完全鎖緊。自軸端移動工作臺，依據滾動阻力的變化調整從動側導軌的平行度，并同時依序鎖緊裝配螺栓。
專用工具安裝法：使用專用工具，以基準側直線導軌的側向基準面為基準，自軸端依安裝間隔調整從動側導軌側向基準面的平行度，并同時依序鎖緊裝配螺栓。
